アンゼンマンBIG4の実効光度について

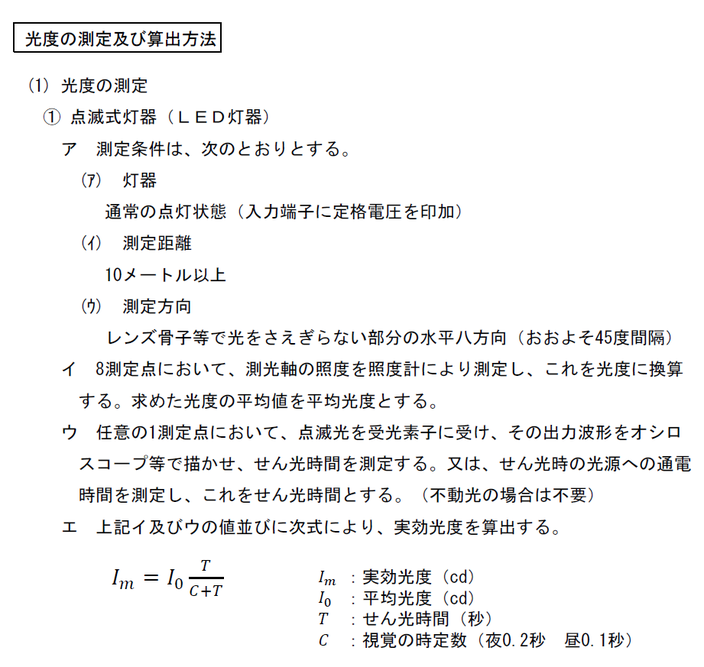

実効光度の算出方法を下記に示す。
引用元：海上保安庁 航路標識の設置及び管理に関するガイドライン（令和3年11月1日改訂）
アンゼンマンBIG4は8個のLEDを45°間隔で2段に配置している。
使用しているLEDの光度は50cdなので、平均光度は50×2＝100cdとなる。

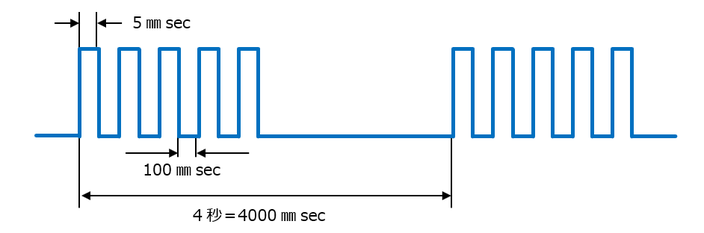

オシロスコープによる出力波形は下記のとおりである。
閃光時間は5ミリ秒×5回＝25ミリ秒となる。
これらを引用元の式に当てはめると
Im＝100cd × {0.025sec /（定数0.2+0.025sec）}
Im＝11.11…
よって、BIG4の実効光度は約11.1cdと算出される。
